Montaż powierzchniowy SMD – podstawowe koncepcje i techniki, które musisz znać!

• Zakładki: 23


Montaż powierzchniowy SMD (Surface Mount Device) jest jedną z najpopularniejszych metod montażu elementów elektronicznych na płytach drukowanych. Technika ta jest efektywna, niezwykle precyzyjna i umożliwia gęstsze upakowanie elementów na płycie, co jest kluczowe w produkcji nowoczesnych urządzeń elektronicznych.

Jakie koncepcje i techniki montażu SMD trzeba znać?

Podstawową zasadą montażu powierzchniowego SMD jest umieszczanie elementów elektronicznych bezpośrednio na powierzchni płyty drukowanej, zamiast przewlekłego montażu przez otwory. Umożliwia to zwiększenie gęstości komponentów na płycie i jednocześnie pozwala na zmniejszenie jej rozmiaru oraz poprawę wydajności i funkcjonalności urządzenia.

Istnieje kilka podstawowych technik montażu powierzchniowego SMD, a w tym:

  • Lutowanie na fali – polega na przeprowadzeniu elementów przez fale stopu lutowniczego. Jest to szybka i efektywna metoda montażu dużych ilości elementów.
  • Lutowanie reflow (rozpływowe) – polega na umieszczeniu elementów na płycie drukowanej, a następnie poddaniu ich działaniu wysokiej temperatury w specjalnym piecu do reflow. Dzięki temu lutowie zostaje stopione i połączenia są tworzone.
  • Lutowanie na gorąco – wykorzystywane do montażu elementów, które nie mogą być poddane działaniu wysokiej temperatury, takich jak układy wrażliwe na ciepło. Polega na ręcznym lutowaniu elementów z użyciem stacji lutowniczych i gorącego powietrza.

Montaż powierzchniowy SMD jest niezbędny w produkcji nowoczesnych urządzeń elektronicznych. Dzięki tej technice możliwe jest osiągnięcie wyższej wydajności, lepszej jakości oraz zmniejszenie kosztów produkcji. Znajomość podstawowych koncepcji i technik montażu SMD ma duże znaczenie dla osób zajmujących się projektowaniem i produkcją elektroniki.

Artykuł powstał przy współpracy z firmą MESSER.

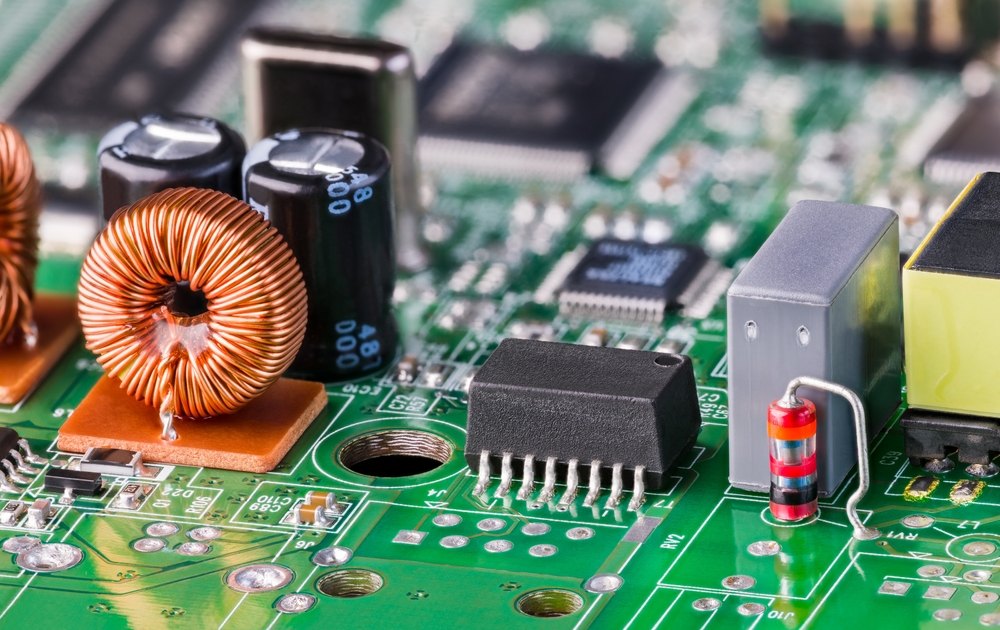

Fot. Shutterstock
